Процесс – комплекс мероприятий, совокупность разных видов деятельности, направленных на создание максимально ценного для потребителя продукта (услуги), а также оптимизации работы компании в целом. Для графического выражения бизнес-процессов могут использоваться блок-схемы.

Все бизнес-процессы на предприятии можно классифицировать по следующим признакам:

1. По выполняемой ими роли можно выделить :

- функциональные бизнес-процессы несут непосредственную систему за состав системы бизнес деятельности и выполнения ряда задач – поиск своих покупателей и самого рынка, развития будущей стратегии компании и ее миссии, разработка новых услуг и продуктов, продажи и продвижение, изготовление новых товаров (услуг), выставление счетов;

- структурные бизнес-процессы направлены на развитие основных объектов инфраструктуры и их поддержание в оптимальном состоянии. Основная цель – обеспечить нормальное существование бизнеса. К таким процессам относится – управление и развитие, управление информацией, внешними и физическими ресурсами, реализация программного управления на внешнюю среду, решение задач по организационному развитию.

2. По влиянию на добавочную стоимость :

- основные бизнес-процессы выполняют главную функцию – выпуск продукции для внешних потребителей. Здесь имеет место следующий цикл. Закупка материала и сырья, необходимого для производства, изготовление самого товара, продажа продукции и ее доставка потребителям, сделки по продаже услуг контрактного производства;

- обеспечивающие бизнес-процессы гарантируют протекание нескольких главных процессов, благодаря своевременной поставке ресурсов в нужное время и место. К таковым процессам можно отнести – административно-хозяйственно и юридическое обеспечение, связь и ИТ обеспечение, строительство и капитальный ремонт, модернизацию и ремонт оборудования, обеспечение гарантий безопасности;

- управляющие бизнес-процессы (менеджмент). Их задача – обеспечение своевременной реорганизации управляющего аппарата и его функционирования. Здесь можно выделить – стратегическое управление, управление маркетингом, управление персоналом, качеством и бизнес процессами, управление проектами перспективного развития.

3. По границам реакции процессы могут быть:

Внешними – в них есть входит и выход вне компании;
- внутренними – все входы и выходы находятся исключительно внутри сткрутуры.

Многие крупные компании в России берут на «вооружение» технику описания бизнес-процессов. Для этих целей могут создаваться целые отделы, задача которых – создание сложных моделей, которые бы отображали суть бизнес процессов на предприятии. Подобные департаменты работают в самых различных отраслях – телекоммуникационном секторе, розничной торговле, страховых компаниях и даже банках. Но здесь важно решение ряда стратегических задач, в противном случае модели не принесут никакой практической пользы.

Для соответствия требования заказчика в существующем описании важно учесть несколько вопросов и пройти целый ряд шагов:

1. Достичь взаимопонимания относительно самой работы . Часто описание бизнес-процессов и бизнес-планирование производится по принципу «лишь бы было». Такой подход к работе может привести к негативной реакции бизнеса. Итог – нулевой результат работы бизнес-аналитиков и отсутствие какого-либо продвижения. В дальнейшем могут быть приняты неправильные организационные решения.

Но этого можно избежать. Главное – четко определиться, кто является потребителем описания, для кого оно предназначено, какой результат должен быть на выходе. Основные заказчики – это бизнес-подразделения, которые несут ответственность за оптимизацию процессов. Еще один – отдел управления информационными технологиями, ведь описываемая модель имеет отношение и к информационным системам.

2. Избавиться от неопределенностей в методологии . Здесь важно определиться с правилами описания бизнес-процессов. Часто они оговариваются в так называемых Соглашениях по моделированию. Благодаря документу, можно учесть взаимосвязь всех моделей, закрепить применяемые нотации, правильно указывать именования объектов и так далее. После появления документа важно держать его исполнение под контролем.

3. Уйти от глубоких пояснений каждого из бизнес-процессов . Часто аналитики буквально «закапываются» в каждом отдельном процессе. Как следствие, появляется множество лишних и ненужных модулей. В итоге эффективности от составленного описания практически нет – оно громоздкое, малопонятное и чаще всего невыполнимое.

Здесь важно учитывать поставленную задачу. К примеру, если требуется провести незначительную оптимизацию и довести до идеала ответственность между отделами, то достаточно описания бизнес-процессов до департаментов, не более. Если же описание требует детализации до уровня исполнителя, то описание должно быть более детальным.

4. Уделить внимание связным областям. Часто бизнес-процессы описываются без понимания роли различных документов и информационной политики компании. В этом случае маршруты сложно поддаются анализу. Следовательно, некоторые моменты из окружения должны быть описаны, к примеру, организационная и ролевая структура. В некоторых случаях описание можно расширить в части требований к информационным системам и ключевым показателям.

5. Сделать качественное описание процессов с учетом оптимизации, анализа и автоматизации . Чтобы ускорить создание документа, важно рассматривать бизнес-процессы последовательно, учитывая вопросы оптимизации, анализа и автоматизации. В этом случае можно увидеть реальный эффект.

6. Обратить особое внимание на документы, оформляемые на основании моделей . Приступая к работе, нужно понимать, какие бумаги будут формироваться на основе процесса. К примеру, если по факту бизнес-процесса требеутся написание инструкций, то важно указывать атрибуты времени. В противном случае придется поднимать информацию уже на этапе составления упомянутых документов, что приведет к потере времени.

7. Не описывать бизнес-процессы там, где в этом нет необходимости . Большинство компаний придерживаются консервативных взглядов и описывают процессы еще по старому образцу (посредством контроля поручений и назначения). В таком случае работа затянется, а сам формат процессных моделей будет ошибочным. Следовательно, описание бизнес-процессов стоит выполнять в операционном ядре – там, где деятельность имеет регулярный характер и есть возможность последующей оптимизации (анализа, автоматизации).

8. Отказаться от неопределенности метода внедрения более совершенных процессов . Созданное описание должно стать основой для изменений в компании. Если же сделать его по принципу «как должно быть», то все может остаться на бумаге, так и не реализовавшись. Вот почему способы внедрения должны обсуждаться заблаговременно, а сами процессы – проходить плавно и в течение какого-то времени.

Управление бизнес-процессами

Для каждой компании повышение эффективности работы и управления – это святое. И один из путей – . Основные цели:

Сокращение времени выполнения процессов работниками компании. Основные пути – автоматизация и регламентация всех процессов;

- повышение качества процессов в предприятии . Как правило, это делается за счет внедрения средств мониторинга, регламентации работы и обеспечения ее прозрачности;

- управление компанией на основе реальных показателей , которые бы отображали положение вещей в загрузке ресурсов, затратах на эти процессы и так далее. Все это неизменно ускорит оптимизацию процессы и упростит анализ;

- получение максимальной гибкости в организационном процессе . Это возможно, благодаря привлечению участников процесса к перестройке и моделированию новых систем.

Организация бизнес-процессов (Business Process O rganization ) - объединяет мероприятия по установлению их внутренней структуры (технологической, временной, пространственной, организационной) с учетом конкретных условий компании для определенной области. Результатом является план, модель, описание процессов как основа для их реализации.

В мероприятия по организации (см. схему 1) входят: определение хода процесса и оргструктуры, определение ресурсов, установление руководства, формирование процессных данных и документов, разработка информационного обслуживания и другие аспекты.

Схема 1. Основные аспекты организации бизнес-процессов на предприятии.

Шесть шагов системного подхода

Системный подход к организации процессов базируется на шести шагах (см.схему 1) и предполагает метод, состоящий из шести пунктов.

1. Исследование исходной ситуации

2. Анализ и оценка

3. Разработка концепции

4. Детализация процессного решения

5. Внедрение

6. Применение

В Шаге 1 проводится исследование фактического состояния процессов с использованием различных инструментов и методов, а также его анализ. Фактическое состояние могут отражать следующие данные: владение процессом и результаты, длительность прохождения заказа (рабочих дней, смен), затраты на обработку заказа (часов/заказ, минут/заказ), количество событий и участвующих рабочих систем, доля событий, создающих и не создающих стоимость, количество организационных уровней, использование площадей, загрузка рабочих систем/мощностей, задержки, время ожидания, условия работы; управление помехами и др. На основе причин и стимулов вырабатываются необходимые цели.

В Шаге 2 собранные данные необходимо проанализировать соответствующим образом, подготовить, т.е. упорядочить, проверить на полноту, обработать и оценить.

Пример. На основе обобщения результатов Шага 1 проектная группа сформировала общую оценку в виде сильных и слабых сторон.

Возможные с ильные стороны процесса	Возможные слабые стороны
Заинтересованность руководства Мотивированные работники Групповая и командная организация Система вознаграждения, ориентированная на результат Эффективные внутренние отношения «клиент-поставщик» Гибкое рабочее время Наличие высокопроизводительного оборудования	Длительное время прохождения заказа Значительный уровень простоев из-за помех Низкая доля времени процессов, создающих стоимость Неопределенная ответственность за процесс Высокая степень разделения работ Нехватка мощностей

С учетом выявленных причин неэффективности начинается разработка мероприятий по изменению. В качестве альтернативных вариантов изменений выступают: полная (ре)организация процесса или его постепенное улучшение.

В Шаге 3 прорабатываются варианты возможных решений, уточняются требования и необходимые преимущества. Здесь формируются мероприятия по организации процессов, прежде всего, в форме общего планирования возможных вариантов решений. При этом справедливо следующее основное правило: чем больше содержательно отличающихся друг от друга вариантов будет найдено, тем большая вероятность достижения поставленной цели. Варианты решений сравниваются по:

• достигаемым результатам;
• требованиям к реализации;
• затратам и срокам реализации;
• необходимости обучения и переквалификации работников и т.д.

В конце шага принимается окончательное решение о внедрении одного из предложенного варианта. Так как на предыдущем уже определены требования и необходимые мероприятия, то далее переходят к Ш агу 4 - детализации процессного решения. Детальное планирование предполагает: собственно детализацию выбранного решения; организацию, перемещение и изменение рабочих систем, иногда рабочих мест; разработку необходимых мероприятий по реализации (проведение переквалификации, организация рабочего времени и системы вознаграждения, изменение кооперации, разработка процессных инструкций и документации).

В Шаге 5 реализуются необходимые подготовительные мероприятия и мероприятия по изменению:

• размещение процесса;
• организация материального потока;
• переквалификация работников;
• изменение организации работы, а также методов, средств производства.

Далее выполняется собственно внедрение на предприятие выбранного решения. Для выявления возможных недостатков и слабых мест проводится пилотный проект, который означает последовательный прогон процесса до достижения запланированных результатов.

Выделяют, так называемое, вертикальное и горизонтальное описание бизнес-процессов.

При вертикальном описании показывают только работы и их иерархический порядок в дереве бизнес-процесса. В этом случае имеются только вертикальные связи между родительскими и дочерними работами.

При горизонтальном описании бизнес-процесса также показываются, как эти работы между собой взаимосвязаны, в какой последовательности они выполняются, какие информационные и материальные потоки между ними движутся. В этом случае в модели бизнес-процесса появляются горизонтальные связи между различными работами, которые процесс составляют (рис. 1.2).

Рисунок 1.2 «Горизонтальное и вертикальное описание бизнес-процессов»

Специалисты по организационному проектированию используют различную терминологию при описании бизнес-процессов. Например, вертикальное описание бизнес-процессов некоторые называют функциональным описанием деятельности, а горизонтальное описание - процессным описанием или просто описанием бизнес-процессов.

Способы описания бизнес-процессов.

Давайте рассмотрим основные подходы к горизонтальному описанию бизнес-процессов. В настоящее время существуют три основных способа описания (рис. 1.3).

Первый способ - есть не что иное как текстовое последовательное описание бизнес-процесса. Примером текстового описания фрагмента бизнес-процесса является следующий текст: «Отдел продаж составляет договор купли-продажи и согласует его с Юридическим отделом».

Многие российские компании разработали и используют в своей деятельности регламентирующие документы, часть из которых является процессными регламентами и представляет не что иное как текстовое описание бизнес-процессов.

Для целей анализа и оптимизации деятельности компании данный способ не подходит. Дело в том, что описание бизнес-процесса в текстовом виде системно рассмотреть и проанализировать невозможно. Текстовая информация воспринимается человеческим мозгом последовательно. Например, когда человек читает регламент, и доходит до его конца, практически всегда он забывает про то, что было в начале документа. Второй недостаток текстового представления бизнес-процесса связан с тем, что человеческое сознание устроено так, что оно эффективно может работать только с образами. При восприятии и анализе текстовой информации человеческий мозг раскладывает ее на ряд образов, на что уходит дополнительное время и умственные усилия. Поэтому при использовании текстового описания бизнес-процессов производительность и качество решений по оптимизации деятельности оставляют желать лучшего, что особенно сильно проявляется, когда решение принимается группой людей.

В свое время специалисты по информационным технологиям разработали более структурированный подход к описанию бизнес-процессов. Ими было предложено разбить бизнес-процесс по ячейкам структурированной таблицы, в которой каждый столбец и строчка имеют определенное значение. Данную таблицу читать более просто, из нее легче понять, кто за что отвечает, в какой последовательности в бизнес-процессе выполняются работы, и соответственно бизнес-процесс проще проанализировать. Табличная форма описания бизнес-процессов более эффективна по сравнению с текстовой и в настоящее время активно применяется специалистами по информационным технологиям для описания бизнес-процессов в приложении к задачам автоматизации.

В последнее время интенсивно стали развиваться и применяться при описании бизнес-процессов графические подходы. Признано, что графические методы обладают наибольшей эффективностью при решении задач связанных с описанием, анализом и оптимизацией деятельности компании.

Оказалось, что графика хороша тем, что графическая информация, расположенная в поле зрения человека, воспринимается его мозгом одновременно. Второе преимущество связанно с тем, что менеджер, является человеком с правополушарным мышлением и мыслит в виде образов. Любую текстовую информацию он раскладывает в образы. В случае, когда ему представляется информация в виде графических образов, значительно возрастают его возможности по анализу и принятию решений. В книге преимущественно будут рассматриваться именно графические подходы к описанию процессов, так как именно они себя хорошо зарекомендовали и их можно эффективно использовать для оптимизации деятельности организации.

Рисунок 1.3 «Способы описания бизнес-процессов»

Описание окружения бизнес-процесса.

Первым шагом описания бизнес-процесса является описание его окружения, которое представляет совокупность входов и выходов бизнес-процесс с указанием поставщиков и клиентов. Поставщики и клиенты процесса могут быть как внутренними, так и внешними. Внутренними поставщиками и клиентам являются подразделения и сотрудники компании, с которыми рассматриваемый бизнес-процесс взаимодействует.

Давайте рассмотрим следующий пример. В бизнес-процессе «Поиск, подбор и прием сотрудника в штат компании» в качестве входа была указана заявка на подбор сотрудника, поступающего из профильного подразделения, которое в данном случае является внутренним поставщиком процесса. В качестве выхода процесса был рассмотрен принятый на работу сотрудник, который направляется в данное профильное подразделение и этом случае профильное подразделение одновременно является и внутренним клиентом бизнес-процесса.

За счет описания входов, выходов, поставщиков и клиентов горизонтальное описание бизнес-процесса позволяет более четко описать бизнес-процесс и его границы. В этом и заключается одно из его преимуществ перед вертикальным описанием.

Давайте рассмотрим следующий пример. В одной компании было осуществлено вертикальное описание деятельности, в рамках которого был сформулирован перечень процессов и работ, реализуемых в компании. Среди данных бизнес-процессов, был процесс, который назывался «Комиссионирование». Новые сотрудники приходящие в компанию долго не могли понять что это за бизнес-процесс. Интересным является факт, что и сотрудники проработавшие несколько лет в данной организации путано и по разному объясняли его структуру.

Для вертикального описания деятельности это считается вполне естественной ситуацией, так как только одним названием не возможно четко определить бизнес-процесс. Когда данная организация применила горизонтальное описание, в рамках которого было описано окружение этого процесса, то оказалось следующее. Входом бизнес-процесса «Комиссионирование» была заявка на набор заказа, которая поступала от внутреннего поставщика процесса - отдела сбыта. Выходом этого процесса является собранный заказ, внутренним клиентом которого был отдел доставка, который далее доставлял заказ внешнему клиенту. Сейчас можно догадаться, что этот бизнес-процесс «Комиссионирование» связан с набором заказа для клиента, который происходил на складе. Только описание входов и выходов позволяет точно и конкретно описать границы бизнес-процесса и зачастую без горизонтального описания бизнес-процессов в сложных ситуациях обойтись практически невозможно.

Рисунок 1.4 «Схема окружения бизнес-процесса»

Классификация входов и выходов бизнес - процесса.

При описании окружения бизнес-процесса приходится его входы и выходы делить на два типа: первичные и вторичные. В результате такого деления получаются первичные и вторичные входы, а также первичные и вторичные выходы.

Это делается для того, что бы не нарушать принцип Парето 20 на 80. Дело в том, что когда описывается окружение бизнес-процесса количество различных входов и выходов оказывается очень большим, в результате чего описанное окружение получается чрезвычайно большим и насыщенным. На это уходит много времени и сил, при этом малосущественная для анализа и принятия решения информация будет сильно мешать, что в дальнейшем может привести к не успешности проекта по оптимизации деятельности компании. Для того, чтобы отделить существенное от несущественного используется деление входов и выходов бизнес-процесса на первичные и вторичные. Для этого, что бы провести такое разделение нужно воспользоваться следующими определениями, приведенными в таблице 1.1 и примерами.

Таблица 1.1 - «Характеристики первичных и вторичных входов и выходов бизнес-процесс»

	Определение и характеристики
Первичный выход	Основной результат, ради которого существует бизнес--процесс. Определяется целью, назначением бизнес-процесса.
Вторичный выход	Побочный продукт бизнес-процесса, который может быть востребован вторичными клиентами. Не является основной целью бизнес-процесса.
Первичный вход	Поток объектов, инициирующий «запуск» бизнес-процесса - заказ клиента, план закупок и т.д.
Вторичный вход	Потоки объектов, обеспечивающие нормальное протекание бизнес-процесса - стандарты, правила, механизмы выполнения действий, оборудование и пр.

Первичный вход - это вход, который инициирует начало бизнес-процесса. В примере с бизнес-процессов «Комиссионирование» заявка на набор заказа является первичным входом. В данном процессе при наборе заказа наборщицы, которые набирают заказ используют тару, которая тоже являются входом, но это вход вторичный, он не инициирует бизнес-процесс.

При описании бизнес-процесса нужно сделать акцент описание первичных входов и показать их. Про вторичные входы можно забыть. Они будут автоматические описаны при дальнейшей детализации процесса, так как на более низком уровне найдутся операции, для которых данные входы являются первичными.

То же самое относится и к выходам. Первичным выходом называют такой выход, ради которого процесс существует. В примере с бизнес-процессом «Комиссионирование» первичным выходом является собранный заказ. При выполнении данного бизнес-процесса имелись и другие выходы. Если складская ячейка, содержащая определенную товарную позицию, оказывалась пуста, то наборщица информировала об этом складских рабочих в чьи обязанности входит бизнес-процесс «Подпитка ячеек». Эта информация также является выходом, но этот выход не является первичным для бизнес-процесса «Комиссионирование», ради него процесс не существует. Следовательно, он является вторичным.

Данный инструментарий первичности-вторичности нужно использовать для того, чтобы упростить, ускорить и повысить качество работ по описанию и оптимизации деятельности компании. Правило его использования следующее. При описании окружения бизнес-процесса нужно сделать акцент на описание его первичных входов и выходов. Вторичные входы и выходы нужно описывать на более детальном уровне, когда найдутся подпроцессы, для которых эти входы и выходы станут первичными.

Описание бизнес-процессов верхнего уровня.

Классический подход к описанию бизнес-процессов.

После описания окружения бизнес-процесса наступает очередь описания его внутренней структуры. При вертикальном описании были показаны работы, из которых бизнес-процесс состоит. На этапе горизонтального описания описываются взаимодействия между работами, включая материальные и информационные потоки.

В настоящее время существует несколько десятков подходов или стандартов описания бизнес-процессов - ARIS, IDEF0 и др. При этом у людей желающих освоить навыки описания и оптимизации бизнес-процессов часто встает трудная задача разобраться во всем этом многообразии и принять окончательное решение о том какой стандарт в данной ситуации использовать.

Кажущаяся на первый взгляд сложность описания бизнес-процессов является раздутой. Классическая технология описания бизнес-процессов, которая была разработана на заре рождения процессных технологий управления, достаточно проста и состоит всего лишь из двух стандартов описания бизнес-процессов - DFD и WFD. Большинство других современных стандартов, не смотря на другие названия представляют небольшие разновидности и дополнения двух классических подходов DFD и WFD.

Согласно классическому подходу стандарт DFD, который расшифровывается как Data Flow Diagram представляет из себя диаграмму потоков данных, которая используется для описания бизнес-процессов верхнего уровня. В свою очередь стандарт WFD расшифровывается как Work Flow Diagram и представляет собой диаграмму потоков работ, которая используется для описания бизнес-процессов нижнего уровня. У диаграммы потоков работ имеются и другое название - диаграмма алгоритмов.

Давайте рассмотрим два этих стандарта, составляющих классическую методологию описания бизнес-процессов.

Построение диаграмм потоков данных - DFD

Стандарт описания бизнес-процессов DFD - Data Flow Diagram переводится как диаграмма потоков данных и используется для описания процессов верхнего уровня.

На диаграмме потоков данных показываются работы, которые входят в состав описываемого бизнес-процесса, а также показываются входы и выходы каждой из работ. Данные входы и выходы представляют из себя информационные, либо материальные потоки. При этом выходы одной работы могут являться входами для других.

Входы и выходы, которые были показаны при описании окружения бизнес-процесса являются внешними. Внешние входы на DFD-схеме поступают из вне от поставщика процесса, а внешние выходы уходят наружу к клиенту процесса. При построении DFD-схемы бизнес-процесса их нужно перенести со схемы окружения процесса DFD-диаграмму. Для окончательного описания бизнес-процесса остается описать только внутренние информационные и материальные потоки. Каждый из них является выходом одной из работ и в то же является входом для другой (рис. 1.5).

Рисунок 1.5 «Диаграмм потоков данных - DFD»

При построении DFD-схемы бизнес-процесса нужно помнить, что данная схема показывает потоки материальных и информационных потоков и ни в коем случае не говорит о временной последовательности работ. В большинстве случаев временная последовательность работ совпадает с направлением движения потоков в бизнес-процессе. В общем случае это не верно, так как могут быть случаи подобные примеру, приведенном на рис. 1.6.

Рисунок 1.6 «Пример несовпадения временной последовательности

работ и направления движения документа»

В данном примере вторая работа по времени начала выполняться раньше первой работы, но документ движется от первой работы ко второй. Именно поэтому стандарт DFD удобен для описания бизнес-процессов верхнего уровня или макропроцессов, при описании которых в общем случае невозможно указать временную последовательность работ, так как все работы выполняются одновременное или существует несколько вариантов различных последовательностей, которые к тому же могут зависеть и от различных точек зрения. Давайте рассмотрим пример бизнес-процесса, приведенного на рис. 1.7.

Рисунок 1.7 «Пример бизнес-процесс верхнего уровня»

Если компания использует схему работы <на склад>, то на вопрос что происходит раньше закупка продукции или ее продажа могут быть даны два различных ответа в зависимости от двух различных ситуаций. Если конкретный продукт имеется на складе, то его закупка по времени первичней, чем продажа. Если, при обращении клиента продукции на складе нет и клиент готов подождать пока будет произведена закупка, то процесс продажи начинается по времени раньше, чем закупка, а заканчивается позже. Поэтому при описании данного бизнес-процесса и подобных ему процессов целесообразно использовать DFD стандарт, который не делает акцент на временную последовательность работ.

При построении DFD-схемы бизнес-процесса также нужно показать подразделения и должности участвующие и отвечающие за выполнение работ, входящие в состав процесса. Рекомендуется каждой работе присвоить номер или идентификатор, а также использовать два правила при формулировке названия работ.

Правило 1. Названия работы нужно формулировать согласно следующее формуле.

Название работы = Действие + Объект на которым действие осуществляется

Например, если эта работа связана с действием по продаже продукции, то ее нужно назвать <Продажа продукции>, а еще лучше конкретизировать что это за продукция. В данном случае <Продажа> это действие, а <продукция> - объект над которым действие по продаже производится.

Правило 2. При формулировании названия работы нужно стараться использовать краткую и лаконичную формулировку, что повысит эффективность дальнейшей работы по оптимизации бизнес-процесса. Идеальным вариантом является случай когда название работы формулируется при помощи 2-3 слов. В крайнем случае нужно стремится использовать в названии не более 50 символов. В сложных случаях также рекомендуется для каждого краткого названия работы сделать ее подробное описание, которое поместить в глоссарий.

При формулировании названий материальных и информационных потоков также нужно использовать подобные правила. В данном случае второе правило используется без изменений, а первое правил формулируется следующей формулой:

Название потока = Объект, представляющий поток + Статус объекта

Например, если речь идет о продукции, которую отгрузили клиенту, то данный поток нужно сформулировать следующим образом - <Продукция, отгруженная> или <Продукция, отгруженная клиенту>. В данном случае <Продукция> это объект, представляющий поток, а <отгруженная клиенту> - статус объекта.

Построение сети бизнес-процессов.

В проекте по описанию и оптимизации деятельности организации целесообразно разработать DFD-схему на самом верхнем уровне - уровне компании в целом. При выделении бизнес-процессов разрабатывается дерево бизнес-процессов, в котором процессы классифицируются на основные, обеспечивающие и управленческие. Основной задачей данной классификации является облегчение работы по выделению процессов, снижение вероятности пропуска важных процессов, а также наглядное представление выделенных бизнес-процессов, разбитых на небольшие группы.

Другим наглядным представлением бизнес-процессов компании является сеть процессов, которая представляет DFD-схему, построенную на основе бизнес-процессов, составляющих дерево.

При построении окружения бизнес-процесса были описаны входы и выходы. Вход и выход каждого бизнес-процесса соответственно является выходом и входом для другого бизнес-процесса или внешнего субъекта, с которыми взаимодействует организация. Взаимодействия между бизнес-процессами, составляющими дерево показываются с помощью сети процессов (рис. 1.8).

Рисунок 1.8 «Разработка сети бизнес-процессов»

Иерархические связи и классификация бизнес-процессов на сети процессов не показывается для того, что бы не загромождать модель. В отличие от дерева бизнес-процессов сеть процесса дает более полное системное представление о деятельности организации, так как позволяет показать не только элементы организации, но и взаимодействия между ними. Помимо этого сеть процессов обеспечивает проверку разработанной модели деятельности организации на целостность, правильность выделения бизнес-процессов и описания их окружения. Если выход одного из бизнес-процессов, например документ, нигде далее не используется, то есть не является входом для другого бизнес-процесса или внешнего субъекта, то это означает следующее. Первое - описанный выход бизнес-процесса является либо ошибочным, либо лишним. В противном случае нужно найти бизнес-процесс для которого данный выход является входом и доработать схему окружения этого бизнес-процесса.

На практике сеть процессов часто называют сетью или схемой взаимодействия бизнес-процессов. Отличие сети процессов от классической схемы DFD состоит в том, что на сети нужно показать внешние субъекты, с которым взаимодействуют бизнес-процессы компании - клиенты, поставщики, банки и др. На рис. 1.9 приведен пример сети бизнес-процессов для производственной компании.

Рисунок 1.9 «Пример сети бизнес-процессов»

Описание бизнес-процессов нижнего уровня.

Декомпозиция бизнес-процесса.

При построении DFD-схемы бизнес-процесса необходимо использовать правило «7», согласно которому нужно выбрать такой уровень абстрагирования и детализации, при котором схема бизнес-процесса будет состоять в среднем из семи работ. Использование большей детализации и соответственно количества работ приведет к сильному усложнению схемы и снижению возможности проведения качественного анализа бизнес-процесса. Это в свою очередь связано с тем, что человек может эффективно оперировать не более чем семью различными объектами. Использование небольшой детализации и меньшего количества работ на схеме бизнес-процесса приведет к тому, что работы будут достаточно укрупненными для того и это также уменьшит возможность проведения их качественного анализа и оптимизации.

В случае если для достижения целей оптимизации бизнес-процесса требуется большая его детализация, то ее нужно сделать посредством проведения декомпозиции работ составляющих процесс. Для этого каждую или некоторые работы процесса рассматривают как подпроцесс и описываю в виде отдельной схемы бизнес-процесса второго уровня (рис. 1.10).

При классическом подходе описания бизнес-процессов для разработанной схемы второго уровня может использоваться как DFD, так и WFD формат описания в зависимости от уровня и глобальности работы. Если работа глобальна и ее невозможно представить в виде временной последовательности более мелких работ, то используют DFD-стандарт ее описания. В противном случае работу целесообразно описать посредством WFD - модели.

В случае необходимости работы на схеме процесса второго уровня могут быть декомпозированы на схемы бизнес-процессов третьего уровня и т.д. Декомпозиция бизнес-процесса должна продолжаться до тех пор, пока не будут достигнуты цели его описания. В данном случае удобно использовать понятия вложенный процесс или подпроцесс. На рис. 1.9 процессная схема работы 3 является вложенным процессом или подпроцессом процесса верхнего уровня. Аналогичным образом процессные схемы работ 3.1 и 3.4 являются вложенными процессами или подпроцессами процесса второго уровня.

В итоге описание бизнес-процесса представляет собой иерархически упорядоченный набор DFD и WFD схем, в котором схемы верхнего уровня ссылаются на схемы нижнего уровня. При этом схемы DFD, используемые на более высоких уровнях декомпозируются или ссылаются на схемы DFD и WFD. Cхемы WFD, используемые на более низких уровнях декомпозируются или ссылаются только на схемы WFD

Построение диаграммы потоков работ - WFD

При описании бизнес-процессов нижнего уровня используются немного другие процессные схемы, под названием WFD - Work Flow Diagram, что переводится как диаграмма потоков работ. На этой схеме появляются дополнительные объекты, с помощью которых описывается процесс: логические операторы, события начала и окончания процесса, а также элементы, показывающие временные задержки (рис. 1.11).

С помощью логических операторов, которые еще называют блоками принятия решений, показывают альтернативы, которые происходят в процессе, показывается в каких случаях процесс протекает по одной технологии, а в каких случаях по другой. Например, с помощью данных элементов можно описать ситуацию, когда договор стоимость которого меньше определенной суммы согласуется одной группой сотрудников, а договор с большей стоимостью согласуется по более сложной технологии, в цепочки которой участвуют большее количество сотрудников.

С помощью событий начала и окончания процесса показывается, когда процесса начинается и когда заканчивается. Для жестко формализованных бизнес-процессов, например, таких, как бюджетирование, в качестве событий может выступать время.

В случаях, когда описание бизнес-процесса проводится с целью его дальнейшей временной оптимизации, используют элементы задержки времени, которые показывают места, в которых между последовательно выполняемыми работами имеется временной разрыв. В данном случае последующая работа начинается только через некоторое время после завершения предшествующей.

В классическом подходе WFD на данной схеме не показывают документы, так эти схемы используются для описания процессов нижнего уровня, которые содержат детальные работы, и по названию которых понятно, что является входом и что является выходом.

Рисунок 1.11 «Диаграмма потоков работ - WFD»

Отличительной особенностью WFD - диаграммы является то, что стрелки между операциями бизнес-процесса обозначают не потоки объектов (информационные и материальные), а потоки или временную последовательность выполнения работ.

Итак с помощью двух классических схем DFD и WFD можно описать подробно все бизнес-процессы компании.

Личная информация:

Консультировал в области регулярного менеджмента более 70-ти компаний: от 10 до 9.000 человек (включая: холдинги, сети магазинов, фабрики, сервисные компании, строителей, государственных служащих, веб-агентства, интернет-магазины). Ученик Александра Фридмана.

Один из соавторов книги "Социальные технологии Таллиннской школы менеджеров. Опыт успешного использования в бизнесе, менеджменте и частной жизни": http://www.ozon.ru/context/detail/id/140084653/

генеральный директор

«Три пути ведут к знанию: путь размышления - это путь самый благородный, путь подражания - это путь самый легкий и путь опыта - это путь самый горький»

Конфуций

кому: собственникам, топ-менеджерам, руководителям

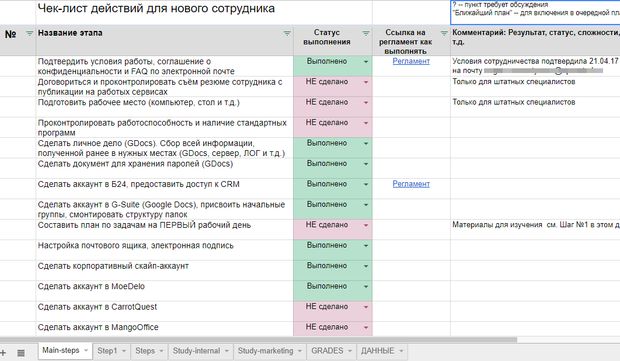

Управление процессами через регламенты приводит к управлению «рукой через ногу»

Я уже неоднократно рассказывал о пользе регламентов, которые решают такие важные задачи для собственников бизнеса и руководителей, как:

• минимизация ошибок со стороны сотрудников;
• стандартизация качества работы;
• ликвидация персоналозависимости;
• возможность каждому сотруднику выполнять работу наиболее эффективным способом.

И редко встречал руководителя, который не считал бы регламенты полезными. Казалось бы, регламент это панацея от всех бед! Но... Попытки “управлять только по регламентам” зачастую терпят неудачу.

Почему? Сейчас попробую объяснить. Регламент - это описание какой-либо части рабочего процесса (последовательности действий), протекающего в компании: либо процесса целиком, либо нескольких процессов, либо части процесса.

Процесс (синоним “бизнес-процесс”) - это последовательность действий для решения какой-либо типовой задачи (нетиповые задачи относятся к проектам).

Процессами эффективно управлять напрямую, а для их формализации - чертить схемы

Процессы делятся на простые и составные. Составные - содержат в себе несколько простых процессов. Ещё бывают сквозные процессы . Так называют процессы, разные этапы которых проходят через несколько отделов компании. В этом обычно и заключается их сложность.

Если управлять сотрудниками в рамках регламента возможно, то управлять процессами через регламенты - всё-равно что пытаться управлять рукой через ногу. Тогда как гораздо эффективнее управлять рукой напрямую.

В управлении процессами напрямую помогает их графическое и схематичное представление (например, в нотации BPMN). Прежде чем приступить к изучению матчасти, предлагаю разобраться, почему регламентов недостаточно для управления процессами.

Почему регламентов недостаточно

• Далеко не все процессы линейные. Многие имеют множество условий “если…, то…”. Сложно быстро разобраться в “полотенце” текста регламента и понять, как этапы процесса связаны между собой . Например, регламент по подбору сотрудников изобилует подобными развилками почти на каждом этапе. В зависимости от должности соискателя собеседование может проходить удалённо или очно, с привлечением его непосредственного руководителя или без.
• Если процесс проходит через несколько звеньев, возникает проблема “кто ответственен за конечный результат”. В случае сбоев и косяков, сотрудники валят вину друг на друга и на обстоятельства, возникает круговая порука.
• Сотрудники не могут договориться между собой о том, кто выполняет какую работу.
• Из-за низкой наглядности (всё тот же гигантский объём текста регламента) крайне непросто заниматься оптимизацией и развитием процесса .
• Значительны затраты времени сотрудников на чтение, изучение, и понимание общей картины и всех взаимосвязей. Регламент редко описывает процесс целиком. Зачастую процессу, проходящему через несколько отделов, соответствуют разные регламенты.

Введение в управление процессами: в каком виде лучше описать процесс?

Управление процессами - целая наука. Но я буду целенаправленно упрощать многие вещи, чтобы было понятно, как это работает. Если кратко, то суть теории управления процессами в том, что вся деятельность компании может быть разбита на процессы (неожиданно, да?)

Для того чтобы понять, как устроен процесс, необходимо начертить схему, на которой будут показаны все взаимосвязи между действующими лицами (подразделениями, сотрудниками, выполняемыми ролями) и этапами процесса. Из схемы должно быть однозначно понятно, какой этап процесса каким подразделением должен выполняться, от кого должны быть получены входные данные для выполнения этапа и кому будет передан результат.

Не все схемы одинаково полезны. На мой взгляд, есть важные требования к схеме процесса (а значит, и к системе используемых обозначений, которую называют нотация):

• Однозначная трактовка схемы участниками процесса.
• Наличие достаточного количества обучающего видео-материала по данной системе обозначений (нотации).
• Перспективы нотации: быстро ли она развивается, насколько используется, будет ли использоваться в дальнейшем или уже “отмирает”

Всем этим критериям, по моему мнению, отвечает нотация BPMN (версия 2.0) . Для отрисовки схем рекомендую использовать бесплатную программу Bizagi Modeler .

И ещё раз про упрощение. Начиная рисовать схемы, вам не обязательно соблюдать стандарт на все 100%, это только усложнит внедрение. На начальных этапах главное, чтобы схемы были понятны участникам и однозначно ими трактовались. Привести схемы в соответствие стандарту вы еще успеете.

Итого, схемы процессов решают следующие задачи:

• Прозрачность. Как исполнителям, так и руководителю понятны взаимосвязи между этапами процесса, а также в зоне ответственности какого сотрудника/подразделения находятся эти этапы.
• Возможность оптимизировать процесс за счёт обнаружения наиболее критичных и/или наименее эффективно выполняемых этапов.

Не забудьте задать цели оптимизации и подсчитать, насколько изменятся затрачиваемые ресурсы у новой версии процесса!

Ключевая фишка процессного управления - ответственный за весь процесс

Одна из самых существенных головных болей любого собственника и топ-менеджера - ситуация круговой поруки, когда никто в случившемся происшествии не виноват, а сотрудники и отделы сваливают вину друг на друга. Насколько замкнута круговая порука?

Выход есть. Когда вы видите, что у вас есть сквозной процесс (например, выполнение заказа клиента), подумайте: кто может быть ответственным за процесс, а кто за отдельную копию процесса.

Ответственный за весь процесс (иногда его называют “владелец процесса”) - это руководитель (или сотрудник), который отвечает за доработки и развитие бизнес-процесса; решение глобальных возникающих коллизий и анализ сбоев; помощь и обучение ответственных за копию процесса.

Копия процесса - это одна из реализаций бизнес-процесса на практике. Например, есть сквозной бизнес-процесс “изготовление кухни на заказ для клиента”. Копии процесса - это конкретные заказы. В данном случае за весь процесс может отвечать директор по розничным продажам, а за конкретную копию - менеджер салона, который курирует конкретную сделку.

Если менеджер сталкивается с проблемой своей копии процесса (заказом) и не может её решить, тогда он обращается к директору по розничным продажам.

За развитие процесса и выполнение всех его копий должен отвечать один человек

Таким образом, есть человек, который несёт ответственность за весь процесс (в том числе и за работу ответственных за копии), а есть люди, отвечающие за выполнение копий. В рамках процессного управления ответственные за копии процесса подчиняются “владельцу процесса”, а ответственным в свою очередь подчиняются участники процесса.

Чтобы “владелец процесса” и ответственные за его копии могли решать возникающие проблемы, позаботьтесь о наделении их полномочиями (например, запрашивать информацию о статусе заказа у смежных подразделений: службы доставки, сборщиков; принимать решения при возникновении проблем).

Алгоритм описания и развития бизнес-процесса с помощью схем и регламентов

Самое время перейти к практике. Думаю, что вы уже загорелись идеей нарисовать схемы ключевых процессов. О том, как это сделать, и пойдёт речь ниже.

Этап 1. Нарисовать и согласовать схему процесса

1. Начертите схему процесса совместно с ответственным за развитие процесса и экспертами из числа ответственных за исполнение конкретных копий процесса. Выделите наиболее критичные точки процесса. У каждого процесса и у каждого этапа на схеме есть “вход” и есть “выход”. При написании регламента учтите, что будет подаваться на вход, а что будет результатом работы.
2. Согласуйте схему со всеми участниками процесса или начальниками подразделений участников.

Пример №1. Схема процесса “Подбор сотрудников” в нотации BPMN

Пример №2. Часть схемы “Подбор сотрудников” в нотации BPMN

Этап 2. Написать регламент выполнения этапов процесса

Для каждого этапа процесса, отображённого на схеме, необходимо создать отдельный регламент или подраздел какой-либо глобальной инструкции. В регламенте нужно подробно расписать все нюансы: в какой последовательности будет выполняться работа; из каких мелких шагов она состоит; какие предъявляются требования к качеству результата; по какой технологии выполнять работу.

Пример описания в регламенте одного из этапов схемы процесса

Этап 3. Запустить управление процессом

Возникают вопросы: как увидеть текущий этап процесса, возникающие проблемы, и был ли он вообще завершён успешно, или завис навечно на каком-то из этапов? А может быть был завершён, да половина этапов выполнена с отклонениями и ошибками, а некоторые из них и вовсе были пропущены ?

Есть громоздкие (и полезные для крупных компаний) программные решения, в которых можно не только рисовать схемы, но и запускать процессы на исполнение. Но на начальном этапе я бы скорее рекомендовал воздержаться от глобальных внедрений. Приучите для начала сотрудников к работе с процессами. Начните с чек-листов в Google Spreadsheet.

В дальнейшем перейдите на бизнес-процессы в Битрикс24 или 1С. Вполне возможно, что их будет более чем достаточно для вашей компании.

Этап 4. Развивайте и оптимизируйте процесс с целью роста эффективности и качества

Как я уже упоминал, за развитие процесса должен отвечать его “владелец” (обращаю внимание, что это не из разряда “хочу/не хочу”, а почётная обязанность сотрудника).

Любые корректировки логики (связей) процесса, добавление или удаление этапов - выполняйте вначале на схеме. После согласования планируемых изменений с ключевыми участниками процесса можно будет доработать регламент, чек-листы и внести изменения в настроенные бизнес-процессы.

Здесь важно вести перечень схем, для которых настроены автоматизированные бизнес-процессы, сделаны чек-листы и есть регламенты (возможно для этого пригодится отдельная таблица или специальная область в начале регламента). Это поможет “владельцу процесса” синхронизировать изменения на всех уровнях , а также выполнять их без избыточных действий.

Например, при отсутствии автоматизированных бизнес-процессов, мелкие дополнения деталей для этапов можно вносить сразу же в регламент. Если конечно эти дополнения не затрагивают связи и этапы на схеме.

Важно также информировать обо всех изменениях процесса не только его непосредственных участников, но и всех заинтересованных лиц. Информирование об изменениях отличается тем, что люди будут видеть только изменения, и им не понадобится изучать весь регламент заново, чтобы найти дополнения.

Заключение, или Почему «всё и сразу» - это путь на кладбище проектов

Про процессы можно рассказывать много, хватит на целую книгу. Но… кладбища мёртвых проектов заполнены попытками внедрить “всё и сразу” и на самом дорогом и/или многофункциональном программном обеспечении. В лучшем случае сотрудники не использовали внедрённые технологии, или системы получались настолько громоздкими, что работать с ними было невозможно. В худшем - сложности при внедрении так и не позволили завершить работу до конца.

И ещё один важный момент. Если ваши подчиненные не выполняют договорённости, то вам не помогут ни регламенты, ни отрисовка схем процессов. Единственный вариант действий - создать зону “твёрдого” в виде соблюдения договорённостей и в дальнейшем расширять её. В этом поможет .

Читавшие эту статью, также читали

Время «Ч»: Когда внедрение регулярного менеджмента в вашей компании неизбежно, а оттягивание старта лишь принесёт дополнительные убытки

Сайт производителя товаров и оборудования: 10 типовых ошибок, которые препятствуют поиску новых дилеров и оптовиков

Как невозможно в промышленности без чертежа создать изделие, так невозможно без описания проектировать процесс. Описание — это «чертеж» процесса, создав который, вы получаете возможность изменять его в требуемую сторону, а значит, управлять им. Для составления описания бизнес-процесса, в первую очередь, необходимо определить его элементы. Таковыми являются:

Функции (операции, действия);

События (в некоторых методиках используется термин «состояния»);

Ресурсы, среди которых, отдельно выделяют две группы: о исполнители — роли, сотрудники, должности, подразделения о информационные ресурсы — документы, файлы, архивы и другие носители информации;

Продукты и услуги

Функция — сложное понятие, наиболее часто используемое при обозначении границ ответственности сотрудников. Так как функция — набор действий, это позволяет нам рассматривать процесс как частный случай функции. С другой стороны, процесс может включать в себя действия, являющиеся функциями. В данной методике эти понятия рассматриваются совместно. И иногда используются как синонимы. Например, процесс работы с клиентом — последовательность действий, а функция работа с клиентом, закрепленная за отделом продаж — это крут обязанностей. В данном случае эти понятия совпадают.

Функция (формальное определение) — это предметно-ориентированное задание или действие, выполняемое над объектом, в результате которого достигается одна или несколько целей, стоящих перед компанией

Возможны три варианта структурирования функций на предприятии

По объекту — объектно-ориентированный;

По процессу — процессно-ориентированный;

По операциям — операционно-ориентированный

Объектно-ориентированный подход заключается в том, что выделяются все функции, которые воздействуют на один и тот же объект, например, «заказ» (см. Рис. 4). При процессно-ориентированном подходе выделяются все функции, задействованные в процессе, например, «обработка заказа» (см. Рис. 5). При операционно-ориентированной структуре функций внимание сосредотачивается на виде операций, например, «корректировка».

1.2.2. События

Понятие «событие» уже приводилось при описании внешних границ процесса. Оно означает приобретение определенного статуса объектом, связанным с бизнес-процессом. Кроме определения границ процесса, события используются и в самом процессе для обозначения ветвлений (вариантов). Например, при выполнении функции «Проверка наличия товара на складе» может быть два результата: «Товар есть в наличии» либо «Товара нет в наличии». В данном случае это и будет событиями, показывающими направление течения процесса. Если «Товар есть в наличии», то далее может следовать отгрузка. Если «Товара нет в наличии», то клиент) сообщается о невозможности выполнить заказ и просьба перенести его на другой период.

В комплексных информационных системах чаще используется понятие «состояние)). Состояние и событие всегда связаны с каким либо объектом. В случае события «Товар есть на складе» некий объект (товар) находится в состоянии наличия. В дальнейшем описание состояний объектов помогает составлять требования к информационной системе.

1.2.3. Ресурсы

Ресурсы — потребляемые в процессе предметы труда и используемые в процессе средства труда.

В качестве предметов труда в процессе могут выступать сырье, материалы, комплектующие и т.п., а в качестве средств труда — машины, инструменты, оборудование. Также к ресурсам относят труд, информацию, знания и т.д. В данной методике трудовые и информационные ресурсы (в связи с их особыми свойствами) будут рассматриваться отдельно.

1.2.4. Исполнители

Исполнители (участники процесса) — сотрудники, выполняющие в процессе определенные обязанности (действия), включая внешних (не входящих в штат компании, например, консультанты, аудиторы и т.д.). Существуют следующие типы участников процесса:

Организационные звенья — структурные подразделения — отделы, и т. д.;

Должности — различные должности из штатного расписания компании, например: Менеджер по продажам, Логистик, Товаровед, Начальник цеха №1;

Сотрудники — персоналии, работники компании (ФИО), например, Иванов Иван Иванович;

Роли — обособленные группы обязанностей, которые может исполнять сотрудник в процессе, обладая при этом и определенными правами. Роли могут в частном случае совпадать с должностью — как по функционалу, так и по названию. Например: Гл. бухгалтер, Системный администратор.

Организационные звенья могут использоваться при наиболее общем описании бизнес-процессов всего предприятия или для описания функционала организации.

Использование ролей практически аналогично должностям. Различие заключается в том, что одна должность может исполнять несколько ролей. Например, в небольшой организации Финансовый директор может исполнять функции и финансиста и гл. бухгалтера. Или программист может являться еще и системным администратором. В этих случаях указывается, что данная должность подразумевает в организации несколько ролей, и в процессах используются обозначения ролей. Кроме этого, при внедрении информационных систем каждый работающий с системой получает определенную роль, характеризующуюся правами доступа:

Администратор

Пользователь

Финансовый директор (в данном случае не должность, а роль в системе, определяющая права на доступ к информации и права использования отчетов и других инструментов).

Необходимость использования тех или иных участников, например, ролей, определяется целями описания бизнес-процесса, а через них — необходимым уровнем детализации. Роли необходимы для описания действий сотрудников на уровне работы с информационной системой, а отделы на уровне анализа распределения функций по организации. При описании бизнес-процессов организации в основном используют должности. Только в крайнем случае используются сотрудники (т.е. ФИО), так как это показывает зависимость выполнения бизнес-процесса от личности исполнителя.

Сотрудники принимают различное участие в процессе. Можно выделить следующие типы участия в процессе.

Исполняет (executive) — непосредственно участвует в выполнении действия, причем, если есть несколько исполнителей, то подразумевается, что они взаимозаменяемы и каждый может выполнить действие самостоятельно.

Утверждает результат — обычно руководящие должности.

Вносит вклад в (contributes to) — непосредственно участвует в исполнении, но, в отличие от исполнения (executive), предполагается обязательное участие всех исполнителей. При отсутствии одного из них функция не выполняется, так как исполнители не взаимозаменяемы. Например, для переноса холодильника нужны два грузчика: оба выполняют одну и ту же функцию, но один не сможет выполнить эту функцию без другого.

Отвечает за ИТ обеспечение — например, системный администратор.

Консультирует такой тип связи присутствует при участии внешних консультантов.

Каждый вид участия должен правильно отражаться в процессе соответствующим обозначением либо описываться в примечаниях к схемам.

1.2.5. Информационные ресурсы

Информационные ресурсы представляют совокупность всех данных, имеющихся на предприятии. Информация является ключевой составляющей для управления бизнес-процессами. При описании процесса, определяется информация, используемая процессом и выдаваемая в качестве результата. Существует также справочная информация.

Информацию можно классифицировать по следующим признакам: место возникновения, стадия обработки, способ отображения, стабильность, функция управления. Различные классификации информации необходимы при анализе информационных потоков. Например, определение мест возникновения информации является основой организации безбумажного документооборота с вводом информации в местах ее возникновения. А для определения мест возникновения нужно разделить информацию на внешнюю и внутреннюю, чтобы учитывать поступление внешней информации и предусмотреть ее введение в систему.

В процессах используются обычно обозначения различных документов и файлов. При описании процессов для целей автоматизации необходимо учитывать носитель информации и детализировать документы до уровня полей. Поля используются в качестве места для ввода данных в программе, которые могут изменяться. Например, «Заказ» — это текстовый документ, содержащий поле «Наименование клиента» длиной до 128 символов.

При более укрупненном описании достаточно будет ограничиться документом «Заказ». В таком случае функция «Ввод заказа» будет выполняться без указания, какие именно данные вводятся в систему. При этом большинство средств описания бизнес-процессов позволяют в дальнейшем детализировать это описание при необходимости.

1.2.6. Продукты и услуги

Продукты и услуги являются результатом, создаваемым в ходе выполнения процесса и соответствующим требованиям клиентов процесса. Это не обязательно продукция компании. Для внутреннего процесса результатом может быть документ, предоставляемый начальству. Например, результатом процесса планирования продаж является «План продаж» компании в натуральном и денежном выражении. К этому плану руководство компании и служба производства, являющиеся клиентами процесса, предъявляют определенные требования в виде формата предоставления, сроков, и т.п.

1.2.7. Потоки

Представляя однородные элементы процесса в последовательности, получаем потоки.

Функциональный поток — описывает последовательность выполняемых работ и может характеризоваться стоимостью и длительностью.

Информационный поток — показывает перемещение таких объектов как бумажные документы, файлы, записи баз данных и т.д.

Организационный поток — последовательность исполнителей процесса в порядке выполняемых работ.

Поток ресурсов — раскрывает движение всех ресурсов в процессе. В литературе также встречается поток входов/выходов, показывающий ресурсы, используемые и потребляемые процессом, а также производимые продукты/услуги.

Потоки необходимы для анализа отдельных аспектов бизнес-процесса. Например, для анализа загрузки сотрудников лучше использовать организационный поток, чем процесс в целом.

1.2.8. Уровни описания процессов (декомпозиция)

Декомпозиция — прием, позволяющий представить сложную систему в виде нескольких более простых взаимосвязанных, вложенных систем. Такая форма представления позволяет анализировать процесс, не перегружая представление элементами, излишними для решения текущей задачи. Глубина декомпозиции определяется целями моделирования и, таким образом, задает степень детализации описания процесса. По аналогии с планированием можно проводить моделирование и описание бизнес- процессов «сверху-вниз» и «снизу — вверх».

В случае моделирования «сверх) — вниз» описываются все процессы системы начиная с верхнего уровня, т. е. сначала рассматривается все предприятие в виде комплекса взаимосвязанных функций, а затем раскрываются отдельные функции в виде взаимосвязанных бизнес-процессов.

При моделировании «снизу — вверх» выбирается один процесс (например, «Обработка заказа»), затем производится его описание и дальнейшая оптимизация под поставленные цели. Часто в этом случае описания системы предприятия в целом не происходит, а описывается только часть системы, взаимодействующая с описываемым процессом. В дальнейшем такая работа может быть продолжена путем включения других процессов в работу по бизнес-инжинирингу.

Каждая из методик моделирования имеет право на существование, а также свои достоинства и недостатки.

Описание системы бизнес-процессов предприятия «сверху — вниз» требует больших затрат ресурсов. При такой работе, как правило, ломаются устоявшиеся стереотипы, и часто результаты сложно внедрить без серьезного изменения существующей системы. Необходима детальная, предварительная проработка системы «миссии — стратегии — цели» компании.

При подходе «снизу- вверх» проще создать команду и добиться улучшений за небольшой срок, но эти улучшения будут носить локальный характер. Для такой работы достаточно проработки целей проекта по инжинирингу. Решения в пользу этого подхода принимаются с учетом более низких затрат и возможности испытать эффективность новой технологии без большого риска для компании в целом. В дальнейшем обученную команду сотрудников можно использовать для распространения опыта проекта на всю остальную компанию. Данная методика описывает именно такой подход к бизнес-инжинирингу.

Что же представляет собой многоуровневое моделирование бизнес-процессов? Функция (одно действие) процесса может представлять собой отдельный процесс и раскрываться уровнем ниже в виде отдельного процесса состоящего из нескольких операций.

Таким образом, повышая детализацию описания бизнес-процессов, можно сформировать структурную «вложенность» бизнес-процессов. Подобная структура является процессной моделью предприятия и должна содержать описание бизнес-процессов, определяя их взаимосвязи.

Уровень детализации описания отдельного бизнес-процесса диктуется необходимостью обеспечить качество понимания бизнес-процесса. Если какой-либо шаг процесса при данном уровне детализации остается непонятным, детализацию описания повышают. Если данного уровня детализации достаточно для однозначного понимания бизнес-процесса (определяющего удобство и эффективность работы с ним), то повышать детализацию не требуется (в целях экономии ресурсов).

Существующая практика построения систем управления включает в себя несколько подходов к организации систем управления. Наиболее известны из них системы, построенные на управлении функциями и управлении бизнес-процессами организации.

Бизнес-процесс — последовательность действий (подпроцессов), направленная на получение заданного результата, ценного для организации.

Бизнес процесс

Системы управления, построенные на принципах управления функциями, представляют собой иерархическую пирамидальную структуру подразделений, сгруппированных по выполняемым функциям. Под функциональным подразделением можно понимать группу экспертов в данной функциональной области. В организациях, построенных по данному принципу, управление осуществляется на административно-командных принципах. Другим подходом построения систем управления является управление потоками работ или процессами, составляющими деятельность предприятия. Процессное подразделение включает в себя координатора — владельца процесса и исполнителей из различных функциональных областей, сгруппированных по принципу единства результата бизнес-процесса. Подобные системы часто называют "горизонтальные", подразумевая под "вертикальным" управлением иерархию функциональных подразделений и руководителей в стандартной системе управления, построенной по функциональному принципу.

Понятие бизнес-процесс лежит в основе процессного подхода к анализу и синтезу деятельности организации. Процессный подход позволяет рассматривать деятельность организации как связанную систему бизнес-процессов, каждый из которых протекает во взаимосвязи с другими бизнес-процессами или внешней средой. В настоящий момент применение процессного подхода является обязательным условием для построения Системы менеджмента качества в соответствии с требованиями стандарта 9001. Практика показывает, что система управления, построенная на принципах процессного управления, является более эффективной и результативной по сравнению с равной ей по масштабу функциональной системой. Вместе с тем, разработка и внедрение такой системы — сложный процесс.

Ключевыми понятиями процессного подхода являются:

Результат бизнес-процесса — то, ради чего осуществляется бизнес-процесс, т.е. деятельность всегда рассматривается вместе с целью этой деятельности — получение на выходе некоторого результата, удовлетворяющего заданным требованиям. Результаты бизнес-процесса часто упоминаются как выходы бизнес-процесса.

Владелец бизнес-процесса — должностное лицо, несущее ответственность за получение результата процесса и обладающее полномочиями для распоряжения ресурсами, необходимыми для выполнения процесса. Часто приходится наблюдать чисто формальные результаты внедрения процессного подхода — Владелец бизнес-процесса назначается практически произвольно, ему не дают реальных полномочий, например, по распоряжению персоналом, необходимым для осуществления процесса. В этом случае говорить о какой-либо ответственности Владельца бизнес-процесса за получение результата не приходится, и само получение необходимого результата оказывается под угрозой.

Исполнители бизнес-процесса — команда специалистов из различных функциональных областей (кросс-функциональная команда), выполняющих действия процесса. Исполнители процесса в большей степени ориентированы на результат, чем исполнители отдельных функций при функциональном подходе, так как основой мотивационной схемы при процессном управлении является распределение бонусов среди членов команды только при получении конечного результата. При функциональном подходе исполнители мотивируются только за исполнение функций и не заинтересованы в получении конечного результата.

Входы бизнес-процесса — ресурсы (материальные, информационные), необходимые для выполнения и получения результата процесса, которые потребляются или преобразовываются при выполнении процесса.

Основным вопросом, который встает перед разработчиком модели является принцип выделения бизнес-процессов. Исходя из определения, принцип выделения процессов один — это результат. При выделении бизнес-процессов необходимо следить, чтобы на одном уровне модели присутствовали одноуровневые результаты деятельности, а следовательно, и процессы.

Бизнес-процесс

Бизнес-процесс (Business Process) - установленная последовательность действий, требующая определенного входа, достигающая определенного выхода и использующая определенные ресурсы, которая служит для реализации работы или услуги для клиента. В англоязычной литературе бизнес-процесс представляется как множество из одной или нескольких связанных операций или процедур, в совокупности реализующих некоторую цель производственной деятельности, осуществляемой обычно в рамках заранее определенной организационной структуры, которая отражает отношения между участниками.

Что такое бизнес-процессы предприятия

Общее представление бизнес-процесса.

Понятие бизнес-процесса

Понятие получило распространение в связи с переходом к процессно-ориентированной организации и процессно-ориентированному менеджменту предприятия. Характерными для компаний бизнес-процессами являются выполнение заказа, разработка продукта, управление компанией, доставка продукции. На практике в каждой компании существуют типичные для их сферы и взаимосвязанные друг с другом бизнес-процессы, имеющие своей целью создание и реализацию стоимости продуктов и услуг. Обязательно ознакомьтесь со статьей «Как построить бизнес-процесс в компании - инструкция в 4 шага «, чтобы понять, как создаются бизнес-процессы на практике. Сложное станет наглядным и понятным.

В соответствии со стандартом ENISO 9001:2000 процесс - это набор взаимосвязанных средств и действий, преобразующих вход в результат. Процессы вызывают изменения соответствующего объекта.

В компаниях существуют процессы различных видов, которые могут зависеть друг от друга и в то же время различаться по многим параметрам.

Такими параметрами являются:

• Вид деятельности : производственные процессы или оказания услуг. Результатом производственного процесса является материальный продукт (например, станки), оказания услуг - нематериальный (например, информация).
• Вид выполнения : оперативные, т.е. выполняемые процессы, такие как обработка, расчет, или диспозитивные процессы, как планирование, управление.
• Создание стоимости : прямые, изменяющие объект (монтировать), или косвенные процессы создания стоимости, подготовительные, или поддерживающие процессы (проверять, транспортировать).
• Комплексность : макропроцессы или микропроцессы. Макропроцессы описывают общие процессы на предприятиях (производство легковых автомобилей). Микропроцессы - их составные части (производство кузова).
• Коммерческий успех : ключевые, управленческие и поддерживающие процессы. Ключевые процессы являются специфическими для компании и имеют особое значение для достижения общей цели компании.

Бизнес-процессы часто представляют собой комбинацию ключевых, управленческих и поддерживающих процессов (см. схему 2).

Ключевые процессы (создания стоимости) объединяют задания и работу для выполнения определенных требований клиента с применением ключевых производственных компетенций. Они являются стратегически важными и в то же время специфическими (уникальными, так как, например, вследствие применения фирменных знаний их сложно скопировать). К ним относятся:

• обработка и выполнение заказа;
• разработка, проектирование и дизайн продукта;
• производство и монтаж и др.

Управленческие процессы содержат в себе задачи и деятельность, направленные на долгосрочное развитие компании и реализацию целей компании.

К ним относятся:

• стратегическое развитие компании;
• долго- и среднесрочное планирование в компании;
• развитие персонала;
• инвестиционное планирование;
• мотивация персонала и др.

Поддерживающие процессы содержат необходимые задания и работы для поддержания ключевых процессов, но не приводящие к непосредственной ценности для клиента, например:

• обработка данных;
• техническое обслуживание;
• логистика;
• административные процессы и др.

На схеме дана основная типология бизнес-процессов на предприятии, а также представлена их взаимосвязь.

Схема 2. Взаимосвязь бизнес-процессов предприятия

Формирование и структурирование предполагает рассмотрение не только типологии, но и учет уровня процесса (см. схему).

Схема 3: Уровни бизнес-процессов.

Уровни процессов	Примеры
Процессы 1 уровня Цепочка предприятий	Организация внешних процессов, например, цепочка производственной кооперации. Пример: процесс логистики поставок по предприятиям производственной сети
Процессы 2 уровня Предприятие	Организация прохождения заказа на предприятии. Пример: процесс закупок на предприятии
Процессы 3 уровня Структурное подразделение	Организация прохождения заказа в структурном подразделении: Пример: разработка заказа в отделе закупок
Процессы 4 уровня Рабочая система	Организация прохождения заказа в отдельной рабочей системе: Пример: согласование сроков поставки заказа сотрудником N.

Для описания процесса с качественно-количественной, пространственно-организационной и технически-технологической точек зрения используются характеристики (параметры), которые заданы стандартом ENISO 9001:2000. Параметры процесса - данные для обозначения результативности и эффективности, например, затраты, время выполнения, качество, точность.

Схожие термины:

Бизнес-процесс - это периодически повторяемая, управляемая деятельность, результатом которой является некоторый ресурс (информационный или материальный), имеющий ценность для конкретного потребителя (клиента). Клиент может быть как внутренний, так и внешний.

Бизнес-процессы компании объединены между собой в структуру. Это иерархическая модель, которая отражает связи между процессами и подразделениями (в том числе и через входы/выходы). Если провести аналогию с автомобилем, то структура процессов - это общая схема основных узлов и система автомобиля (подвеска, корпус, двигатель, система охлаждения и т. д.). Регламент бизнес-процесса - это подробная схема каждого узла, с отображением каждой детали и описанием порядка функционирования деталей и их взаимодействия между собой.

В этой части я хочу рассказать, как отобразить схемы конкретного узла и деталей. Для примера возьмем бизнес-процессы Интернет-магазина.

Будем использовать нотацию eEPC (extended Event-Driven Process Chain - расширенная нотация описания цепочки процесса, управляемого событиями). С ее помощью описываются потоки работ - последовательность действий по выполнению бизнес-процесса с учетом информационных зависимостей и используемых ресурсов.

Нотации eEPC помогает отобразить потоки работ в блок-схемах. На них описываются непосредственно работы/функции, связи между ними, элементы логики потока работ, движение ресурсов и информации, используемые ресурсы, исполнители и т.д.

Преимущества нотации для составления структуры бизнес-процессов:
— относительная простота для понимания и применения;
— в нотации мало жестких правил и ее можно расширять при необходимости;
— для ее использования не требуется специальное программное обеспечение (хотя такое и существует и делает использование данной нотации более эффективным);
— потоки работ с помощью данной нотации можно описывать независимо от того, на каком этапе находится проект по внедрению системы управления бизнес-процессами в компании (ее внедрение может вообще не планироваться).

Основные элементы

Главными элементами данной нотации являются два понятия: «Функция» и «Событие». Отображаются они следующим образом:

Рисунок 1. Основные элемента нотации eEPC

Отличие друг от друга функций и событий:

1.Функция - некоторое продолженное действие, имеющее какой-либо результат.

2.Событие - это факт свершения чего-либо, обычно имеет минимальную продолжительность во времени. При этом событие всегда инициирует выполнение функции, а функция (кроме производства результата) заканчивается событием. Чаще всего - фактом производства этого самого результата. И если это еще не конец потока, то последнее событие инициирует выполнение следующей функции и т.д.

Пример. Пользователь интернет-магазина оставил на сайте заявку, а работник магазина получил ее.

После чего он проверил остатки нужной позиции на складе и получил выписку остатков. Затем позвонил клиенту по телефону, получил необходимую уточняющую информацию и внес ее в журнал доставок.
В данном примере:

«Поступила заявка от клиента» - событие;
«Проверить остатки товара» - функция;
«Получена выписка об остатках товара» - событие;
«Позвонить клиенту» - функция;
«Информация от клиента получена» - событие;
«Создать запись в журнале заявок» - функция;
«Запись в журнале заявок создана» - событие.

На схеме это выглядит так:

Рисунок 2. Фрагмент процесса обработки заявки от клиентов в интернет-магазине

Отмечу, что каждая функция должна инициироваться событием и событием же завершаться.

Обычно последовательности событий и функций располагаются сверху-вниз, реже слева-направо. Они соединяются линиями с направляющими стрелками.

Кроме двух основных элементов в нотации eEPC используются и другие. Рассмотрим их подробнее.

Дополнительные элементы

В нотацию можно добавить следующие элементы:

Рисунок 3. Дополнительные элементы нотации eEPC

Вы можете расширять перечень используемых элементов как угодно. Но не сильно увлекайтесь, так как это затруднит чтение блок-схемы.

Рисунок 4. Варианты элементов, которые можно использовать для расширения нотации eEPC

Зафиксируйте в каком-либо регламентирующем документе этот расширенный перечень и порядок его использования. Это можно сделать в корпоративных правилах построения схем бизнес-процессов или в корпоративном положении о процессном моделировании.

Обратите внимание на элемент «Информация». Этот элемент нужен для отображения нормативных и регламентирующих документов, а также для отображения промежуточной или временной информации. Промежуточную информацию лучше свести к минимуму, так как ее трудно учитывать и контролировать. Если эта информация важная - например, устное распоряжение руководства или пожелания клиента - с ней можно сделать вот что:

Если есть возможность, переведите такой обмен информацией в задокументированный электронный вид.

Если возможности нет, а информация все-таки важная, рекомендую ввести документальное дублирование информации с подтверждением ее отправки от первоисточника (руководителя) и ее получения подчиненным.

Пример. Многие сталкивались с ситуацией, когда руководитель отдает устное распоряжение, которое затем выполняется. После чего может выясниться, что первоначально руководитель имел в виду совсем другое. В итоге получается: распоряжение было выполнено неправильно, исполнитель потерял время на его реализацию и т. д.

В идеале важные распоряжения должны поступать в письменной форме, а исполнитель должен подтверждать их получение.

Введение в бизнес-процессы. Часть 2

Но по различным причинам это не всегда возможно. Вот что можно сделать в такой ситуации:

Ввести дополнительную штатную единицу помощника руководителя, установить специальное программное обеспечение для контроля исполнения распоряжений и т.д. Тогда все распоряжения будут принимать документальный вид, иметь все важные атрибуты: сроки, ресурсы, ответственных лиц, соисполнителей.

Если компания небольшая и «уговорить» руководителя на электронный обмен не получается, можно попробовать переложить часть работы на исполнителей. После получения распоряжения тот сам создает электронное письмо с необходимой информацией, затем отправляет его руководителю с просьбой подтвердить указание. Можно разработать шаблон такого письма или вместо электронной почты использовать задачи в MS Outlook, создать специальную таблицу Excel, организовать совместный доступ к документам через Интернет и т.д.

То же самое относится и к информации, поступающей от клиента. Получив от него устное пожелание, создайте электронный документ (запись в электронном документе), и по возможности получите у клиента подтверждение, например, по электронной почте.

Без этого трудно контролировать процесс и управлять им при необходимости.

Продолжение следует.

Александр Сагалович, www.probusiness.by

Центр Оптимизации Бизнеса реальный отзыв

Владимир Карусель

Центр Оптимизации Бизнеса реальный отзыв:
Хочу уберечь людей от еще одних МОШЕННИКОВ в интернете!
Приветствую Вас дорогие друзья, на этом единственно честном сайте со свободой слова!
За невозможностью написать РЕАЛЬНЫЙ отзыв об этой организации, вынужден делать это здесь. Очень надеюсь что это поможет и его не удалят! Вы не найдете в интернете негативный отзыв или даже средний. Их просто не публикуют. Пробовал сделать это на нескольких популярных сайтах, таких как "Добавь" по адресу www.stop-list.ru ; на "Социальная сеть трудовой взаимопомощи" по адресу antijob.net ; "Курьер финансы" по адресу www.courier.com.ru, заверяющих население в своей честности и неподкупности — ни один комментарий не был размещен о Центре Оптимизации Бизнеса, более того, я говорил с их администрацией — никто не собирается удалять ЛОЖЬ со своих страниц и продолжают покрывать преступников, размещая статьи на заказ о "Центре оптимизации бизнеса".

Нашел два отзыва уже после того как меня кинули, но при переходе на сайт где их размещали выдает такст, что они были удалены.
Возникла острая необходимость приобрести фирму — разошлись с партнерами, оформлять самому + открывать счет заняло бы больше месяца, а тут готовая фирма. Прочитал сотню положительных отзывов, да и в покупке готовой фирмы не нашел ничего противозаконного — главное переоформить ее потом и все. В общем после нескольких разговоров по телефону и прочитав сотни хороших отзывов об этой юридической фирме на вышеперечисленных сайтах — перевел им крупную сумму и деньги пропали. Банк дал мне справку о переводе денежных средств, но бухгалтерия Центра Оптимизации Бизнеса отрицает их поступление на счет, менеджеры бросают трубку.

Глава 4 Описание бизнес-процессов организации

На просьбу поговорить с бухгалтером "посылают" писать письма. Все мои номера телефонов занесли в черный список, дозвониться не могу. Проконсультировался с юристом — на их сайте вся информация — это маркетинговый ход и их за "текст" привлечь не возможно. Не связывайтесь с Центром оптимизации бизнеса!!! Слишком много мошенничества в Интернете! А самое главное нет никакой возможности с ними бороться! Нашел людей, которых они тоже кинули, они не верят в справедливость и нашу правовую систему и отказываются бороться. Будьте ОСТОРОЖНЫ! Покупайте любые услуги после заключения договора и личной встречи! Не будьте наивными! "Разбудите меня через 100 лет и я Вам скажу что в этой стране по-прежнему пьют и воруют" — известный русский писатель.

Copyright: Владимир Карусель, 2015
Свидетельство о публикации №115112704421

Список читателей / Версия для печати / Разместить анонс / Заявить о нарушении

Рецензии

Написать рецензию

100% мошенники. У меня возникла необходимость воспользоваться услугами этих жуликов (тогда я этого не знал). Прочитал много хороших отзывов о "Центре оптимизации бизнеса" их сайт lph.ru. Только сейчас обратил внимание, что большинство сайтов с хорошими отзывами содержит …..lph.ru. В общем, купился на этот развод и перевел крупную сумму и ВСЕ……деньги ушли в никуда. Банк выдал мне справку о поступлении денежных средств на их счет, но бухгалтерия "Центра Оптимизации Бизнеса" отрицает поступление, менеджеры говорят — пишите. На мои письма отвечают - у нас счет заблокирован Ваших денег не видим. Ждем…. Жду уже больше месяца. Развод!!! Избегайте маркетинговых уловок жуликов — lph.ru. !!!

Дмитрий Соколов 42 07.12.2015 15:10 • Заявить о нарушении

Добавить замечания

Написать рецензию Написать личное сообщение Другие произведения автора Владимир Карусель

Описание бизнес процессов как метод управления в организации

Яндекс ищет опытного специалиста, который будет анализировать и улучшать бизнес-процессы в коммерческом департаменте.

Основные обязанности:

• описание существующих внутренних процессов, предложение и согласование вариантов их оптимизации;
• участие в разработке и внедрении в департаменте стандартов работы и последующий контроль за их соблюдением;
• активное взаимодействие с коллегами из смежных подразделений, в том числе по поводу разработки внутренней и внешней документации;
• разработка и поддержка форм обратной связи для обращений внутренних и внешних клиентов;
• разработка и оптимизация единых критериев, по которым оценивается качество работы сотрудников.

Требования:

• опыт работы в аналогичной позиции от двух лет;
• отличные знания технических средств визуализации (MS Visio – обязательно);
• навыки управления эффективностью процессов;
• опыт ведения кросс-функциональных проектов;
• знание ERP-систем и процессов управления;
• опыт проведения внутреннего аудита (будет преимуществом).

Вы нам подходите, если вы:

• самостоятельны в работе;
• настойчивы в достижении целей и умеете работать с сопротивлением;
• имеете отличные коммуникативные навыки, а также навыки презентаций;
• обладаете аналитическим и системным мышлением (умением разделять проблему на основные элементы, критически оценивать информацию, находить решения);
• умеете видеть структуру в сложных системах, а также визуализировать ее в простой и лаконичной форме;
• стремитесь к созданию и соблюдению стандартов.
